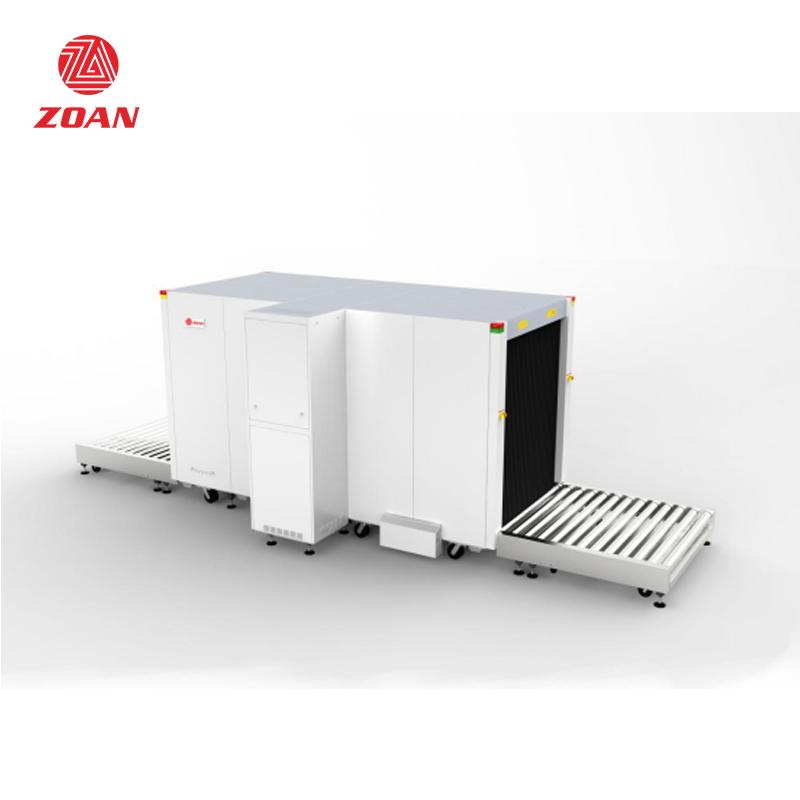

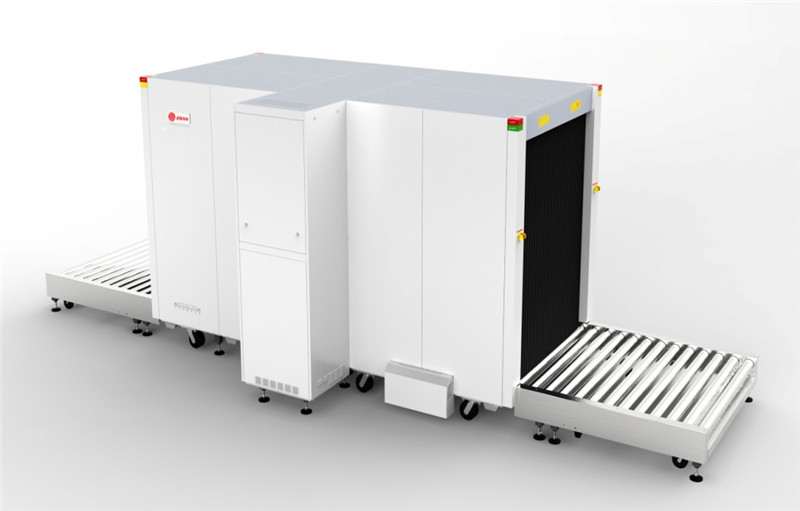

Équipement de contrôle de sécurité à rayons X multi-énergies, scanners de bagages à rayons X ZA150180

Spécifications physiques

Poids unitaire (kg)

3000

Taille de l'unité (mm)

7127(L)*2422(l)*2338(H)

après avoir été emballé dans une palette en bois -

Poids brut (kg)

3500

Taille de l'emballage

#1 : 285 * 250 * 276 cm

#2 : 113*91*142 cm

Spécifications générales

Taille du tunnel (mm)

1500(L)*1800(l)

Vitesse du convoyeur (m/s)

0,2

Hauteur du convoyeur (mm)

350

Charge maximale du convoyeur (kg)

2000

Dose de rayons X par inspection

2,5 μGy

fuite de rayons X

<1,5 μGy / h

Pénétration

acier 32 mm

Résolution du fil

fil de cuivre de 0,102 mm de diamètre (AWG38)

Résolution de pénétration

Fil de cuivre de 0,254 mm de diamètre (AWG30) sous cale en aluminium à trois niveaux de 9,5 mm, 15,9 mm, 22,2 mm

Résolution spatiale :

Horizontal : diamètre 1,0 mm, vertical : diamètre 1,0 mm

Consommation d'énergie

max. 2 kW

Bruit

< 58 dB

Sécurité des films

Film garanti ASA/ISO1600

Générateur de rayons X (simple)

Tension d'anode

160 kV

Puissance de l'anode

0,4-1,2 mA (réglable)

Générer directement

80 degrés de haut en bas

Refroidissement / Cycle de service

Refroidissement d'huile / 100 %

Marque

THSD

Système d'image

Capteur de rayons X

Réseau de photodiodes en L (multi-énergétique), 12 bits de profondeur

Affichage d'images

Haute résolution de 1024 * 1280 pixels ; Niveau de gris de l'image : 4096

Amélioration de l'image

Agrandissement 1 à 64 fois, continuité, couleur/noir et blanc, négatif, haut/bas
pénétration, décapage organique/inorganique, amélioration générale et pseudo-couleur, etc.

Rappel d'image

Toutes les images précédentes peuvent être rappelées, récupérées

Détection d'explosifs et de stupéfiants

Alarme et mise en évidence des explosifs et des stupéfiants selon la signature du numéro atomique

Alarme de région à haute densité

Alarme et mise en évidence de zone impénétrable, pour une éventuelle dissimulation de menaces et de contrebandes

Projection d'images de menace

Insertion d'images fictives, mais réalistes, d'objets menaçants dans les bagages lors des opérations de contrôle, pour le maintien de la vigilance, ainsi que pour la formation et l'évaluation de la capacité d'identification des images

Archives d'images

Jusqu'à 100 000 images stockées automatiquement, permettant le transfert vers un disque USB et la conversion en JPG, BMP et autres formats généraux

Fonctions diverses

Affichage de l'heure/date, compteurs, gestion des utilisateurs, minuteries de mise en marche du système/des rayons X, auto-test de mise sous tension, fonctions de diagnostic intégrées, balayage bidirectionnel, journal système, mise en veille du système et entraînement stimulant, ADS, etc.

Applications réseau

Plusieurs applications à distance disponibles basées sur Ethernet LAN et la plate-forme Windows, telles que le stockage centralisé d'images et l'identification, la revérification du poste de travail et le TIP réseau, etc. (en option).

Traitement des images

Traitement en temps réel 24 bits, analyse 4 couleurs, images affichées avec date et numéro d'identification marqués, compte le nombre de sacs

Environnement d'exploitation

Température/humidité de fonctionnement

0℃-45℃ / 5%-95% (sans condensation)

Température/humidité de stockage

-40℃ à 70℃ / 5%-95% (sans condensation)

Opération Power

220 VCA (± 10 %) 50 ± 3 Hz (en option : 100 VCA, 110 VCA, 120 VCA, 200 VCA)

UPS

15 minutes, 30 minutes, 60 minutes, etc., en option

Ordinateur et autres

Moniteur

Écran LCD couleur haute résolution, 17 pouces

Disque dur

SEAGATE 500G 3,5 pouces

processeur

G1610 2,6G

Stockage

Mémoire Innodisk DDR3 2 Go 1600 MHz

Carte mère

H61 SYM76993VGGA

Conformité

International

* ISO19001 ; ISO14001 ; OHSMS18001 ;
* CE
* FDA des États-Unis
* Fuite maximale de rayons X inférieure à 5 μSv/h (0,5 mR/h) mesurée à 5 cm de toute surface externe. (Norme européenne : inférieure à 1 μSv/h (0,1 mR/h) mesurée à 10 cm de toute surface externe)

National (Chine)

* Rapport d'inspection sanitaire
* Certificat d'enregistrement des droits d'auteur sur les logiciels informatiques
* Certificat d'enregistrement de produit logiciel
* Certificat de radioprotection du ministère de la Sécurité publique
* Certification de qualité du Centre d'inspection de la qualité des produits électroniques de sécurité et de police
* Certification du brevet de conception : Brevet n° : 201020700245.2 ; Brevet n° : 201020700245.8 ; Brevet n° : 201020700256.0
